三維焊接機器人如何實現復雜焊縫？揭秘制造黑科技
發布日期：2025-12-10 13:52 ????瀏覽量：
近年來，三維焊接機器人憑借其智能化、高精度和強適應性，成為破解曲面、異形等復雜焊縫的“黑科技”。本文將深入解析其核心技術原理與應用場景，揭開高端制造的神秘面紗。
一、三維焊接機器人的視覺系統如何讀懂焊縫？
三維焊接機器人的核心突破在于其搭載的多模態視覺感知系統。以中建五局研發的3D+AI焊接機器人為例，其視覺系統通過MEMS結構光技術投射高密度光柵，結合RGB相機實時捕捉工件表面紋理，可在0.1秒內生成包含深度信息的三維點云模型。這種技術類似給機器人裝上“立體顯微鏡”，即使面對95%以上的搭接、對接等復雜焊縫，也能精準識別焊縫走向、坡口角度等特征。
還有如中國科學院自動化研究所范俊峰團隊開發的雙源結構光視覺傳感器，通過激光與可見光復合成像，在強反光或深色材料表面仍能穩定捕捉焊縫數據，并利用深度學習算法實現亞毫米級特征點提取。這種“視覺+AI”的組合，讓機器人能像經驗豐富的焊工一樣“看懂”復雜結構。
二、焊縫跟蹤的“四步魔法”
獲取焊縫數據只是第一步，如何將其轉化為精準的焊接路徑才是關鍵。科學家們?yōu)榇嗽O(shè)計了分段掃描-濾波-特征提取-路徑規劃的四步算法：
-
分段掃描：機器人末端搭載的激光傳感器以折線軌跡掃描焊縫，如同用梳子梳理頭發般覆蓋全部區域，避免漏檢。
-
智能濾波：采用Lowess平滑算法消除表面毛刺干擾，結合高斯濾波抑制噪聲，確保數據純凈度。
-
特征定位：通過二階導數最值法鎖定焊縫拐點、熔池邊緣等關鍵位置，誤差控制在0.3毫米以內。
-
動態規劃：利用三次B樣條曲線擬合焊縫軌跡，實時計算焊槍姿態，即使工件隨意擺放也能自動糾偏。
三、技術如何落地？
1、鋼結構制造
在湘潭一個鋼結構生產基地里，3D+AI焊接機器人正批量處理H型鋼加勁肋。其免定位焊接技術通過視覺實時建模，無需高精度夾具即可完成多角度角焊縫，焊后變形量小于0.5毫米。這種能力對橋梁、高層建筑等大型項目意義重大。
2、核電領域
潘際鑾院士團隊研發的無軌導爬行機器人，在秦山核電站建設中創下“零返工”紀錄。其輪履式磁吸附結構可攀附曲率半徑≥500mm的管道，激光跟蹤系統實時修正焊縫偏差，確保核反應堆密封焊縫100%合格。
3、航天制造
針對火箭燃料貯箱的微細焊縫（厚度僅0.8mm），粒子濾波特征提取算法能在強飛濺環境下穩定識別0.1mm級焊喉，配合六軸機器人±0.02°的姿態調整精度，實現“繡花級”焊接。
三維焊接機器人正以“模塊化+智能化+柔性化”的創新組合，破解復雜焊縫的難題，制造業邁出了從“人工智造”到“數字智造”的關鍵一步。正如94歲的焊接泰斗潘際鑾院士所言：“機器人的終極使命，是讓人類從危險與重復中解放，去創造更偉大的工程奇跡。”
相關文章

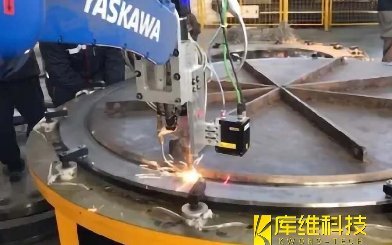

激光焊接知識分享：焊縫跟蹤技術

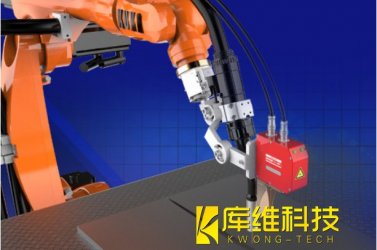

熱搜！什么是焊接機器人的焊縫跟蹤器
