水導激光在釹鐵硼磁性材料加工中的應用
發布日期：2025-03-06 10:14 ????瀏覽量：
釹鐵硼磁性材料是第三代高性能稀土永磁體，也是到目前為止磁性最強的永磁材料。它因其磁性能強和性價比高等特性，被廣泛應用于新能源汽車、通訊電子、工業電機、醫療器械、風力發電、人工智能和航天航空等領域。
一、釹鐵硼永磁材料的加工挑戰與行業需求
作為第三代高性能稀土永磁體，釹鐵硼材料憑借其卓越的磁性能（最大磁能積可達52MGOe）和成本優勢，已滲透至新能源汽車驅動電機（占比35%）、工業伺服電機（28%）、風電設備（18%）等核心領域。然而其洛氏硬度HRC55-60的物理特性導致傳統加工面臨三大瓶頸：
-
機械加工易產生崩邊，良品率不足65%
-
熱成型工藝導致磁性能衰減達15-20%
-
復雜結構件加工周期超過72小時
尤其在高精度醫療設備（如MRI磁體）和航天導航系統領域，對±0.005mm尺寸公差和Ra0.4表面質量的要求，使得傳統加工方式難以滿足產業升級需求。水導激光技術的引入，為這一難題提供了創新解決方案。

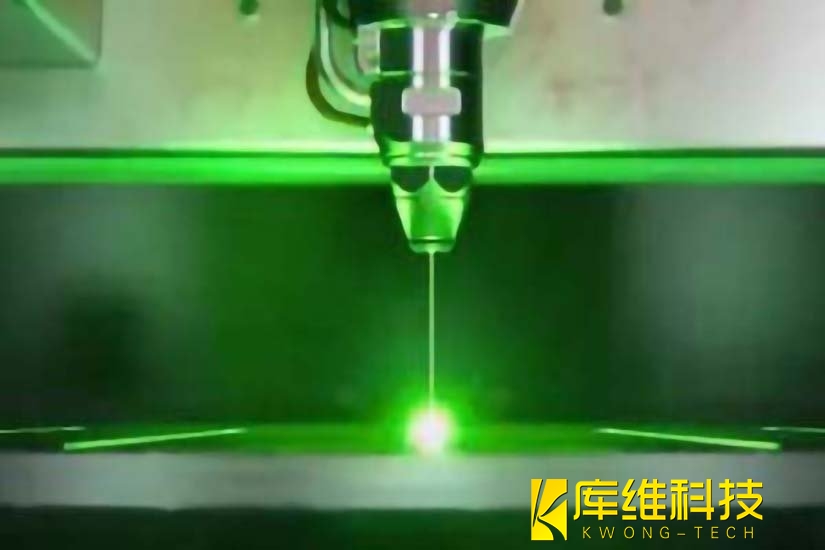

二、加工案例

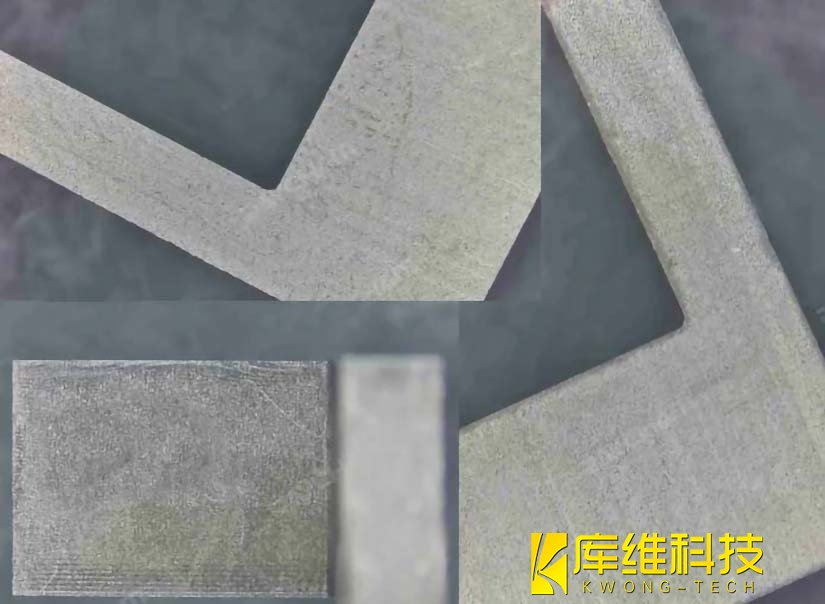

在加工釹鐵硼永磁材料時，水導激光切割技術展現出了顯著的優勢。以材料牌號為 45SH、規格為 34mm x 22mm x 8mm 的試樣加工為例，其加工尺寸與中差尺寸的偏差值能夠嚴格控制在 ±0.003mm 以內，充分滿足了高精度的加工要求。通過增加外部水源沖刷，材料表面殘留的熔渣顯著減少。經過細砂紙的簡單打磨，試樣的表面粗糙度可以達到 Ra0.3 左右，從而獲得高質量的表面加工效果。
三、對比實驗

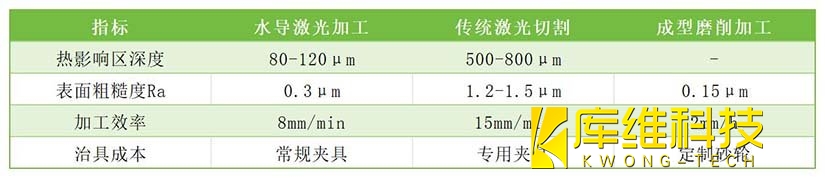

實驗顯示，水導激光在保證表面質量的前提下，綜合加工成本較磨削工藝降低62%，產品交付周期縮短75%。特別在加工異形氣隙槽、微型定位孔等精密結構時，展現出獨特的技術適應性。
隨著"雙碳"戰略推進，全球釹鐵硼磁材年需求量預計2025年將突破40萬噸。采用水導激光加工釹鐵硼永磁材料，不僅滿足了加工尺寸的高精度要求，而且可以獲得高質量的表面加工效果，對改善釹鐵硼永磁材料機械加工狀況、提高產品質量與加工效率具有重要意義。
相關文章
