一、非晶合金加工的技術(shù)瓶頸

• ??熱敏感性??：快速冷卻鑄造需在毫秒級完成，工藝窗口狹窄；熱塑性成型依賴過冷液相區(qū)軟化，但粘度變化與結(jié)晶驅(qū)動力易引發(fā)局部晶化。
• ??減材制造缺陷??：電火花加工因放電高溫誘發(fā)亞表面微裂紋；飛秒激光雖降低熱影響，但低溫環(huán)境下仍可能觸發(fā)非晶-晶態(tài)相變。
• ??氧化與污染??：傳統(tǒng)干法激光加工中，高溫促使材料表面氧化生成脆性副產(chǎn)物（如ZrO?、Cu?O），顯著降低構(gòu)件性能。

二、水導(dǎo)激光技術(shù)的創(chuàng)新突破

• ??精準(zhǔn)熱管理??：水射流在激光作用區(qū)形成動態(tài)冷卻層，將熱輸入限制在微米級區(qū)域，抑制熱傳導(dǎo)引發(fā)的晶化傾向。實(shí)驗(yàn)表明，WJGL加工的HAZ厚度僅為15 μm，較傳統(tǒng)干法激光降低80%以上。
• ??氧化抑制機(jī)制??：水流實(shí)時(shí)沖刷加工界面，隔絕氧氣接觸，避免氧化鋯（ZrO?）等脆性相生成。XRD分析顯示，WJGL加工底面僅保留基體銅相，而干法激光頂面出現(xiàn)顯著Cu?O特征峰。
• ??熔融物沖刷效應(yīng)??：高速水流清除熔融殘?jiān)瑴p少重鑄層與微裂紋，提升表面完整性。相較于飛秒激光，WJGL加工表面粗糙度降低50%，無亞表面缺陷。

三、實(shí)驗(yàn)驗(yàn)證與效果對比

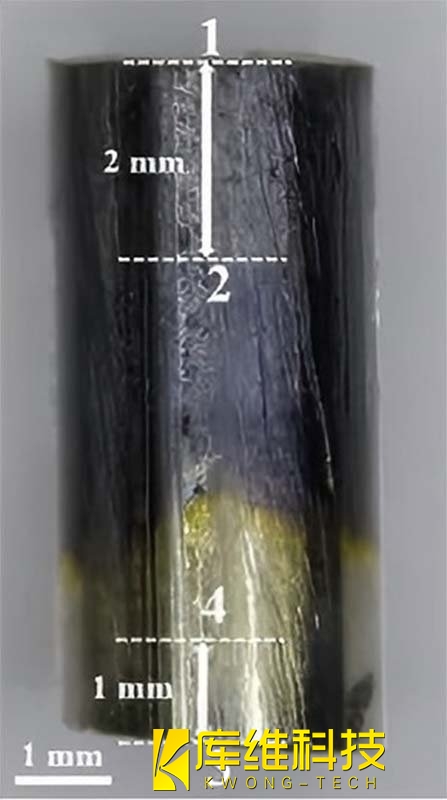

以非晶合金棒材加工為例，水導(dǎo)激光展現(xiàn)出顯著技術(shù)優(yōu)勢：

• ??表面質(zhì)量??：干法激光加工區(qū)金屬光澤消失，HAZ擴(kuò)展至數(shù)百微米；WJGL加工區(qū)保持鏡面狀態(tài)，無氧化變色。
• ??物相穩(wěn)定性??：XRD檢測證實(shí)，WJGL加工未誘發(fā)Cu?O相變，而干法加工因高溫氧化導(dǎo)致基體晶化。
• ??尺寸精度??：HAZ控制在15 μm內(nèi)，滿足微結(jié)構(gòu)構(gòu)件的尺寸公差要求。
